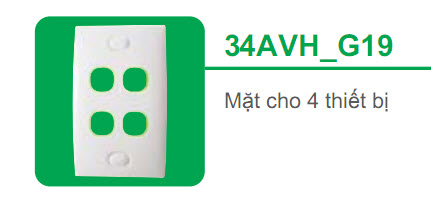

Mặt cho 4 thiết bị là sản phẩm của hãng sản xuất: Schneider

– Công nghệ: Pháp

– Xuất xứ: Việt Nam

– Series: Concept

– Thiết bị thuộc nhóm series 30, là series thông dụng nhất của sản phẩm công tắc ổ cắm Clipsal (Schneider).

– Thiết kế bốn lỗ cân đối chính giữa và bố trí dọc theo chiều dài của mặt thành hai cột tạo cảm giác nhẹ nhàng khi sử dụng.

– Với các góc cạnh bo tròn và mặt hơi lồi về phía trước mang phong cách cổ điển. Sản phẩm dùng chất liệu nhựa đặc biệt độ bền cao.

– Sử dụng: Kèm sản phẩm khác : hạt công tắc 1 chiều, hạt công tắc 2 chiều, hạt ổ cắm Tivi, hạt ổ cắm mạng, hạt ổ cắm điện thoại, Dimmer, nút nhần chuông,hoặc hạt cầu chì…. cùng series 30. Có thể dùng đế âm hoặc đế nổi chữ nhật để gắn mặt vào. Cách kết hợp như sau :

+ Mặt 4 lổ + 4 hạt tùy chọn cùng series 30 + 1 đế âm (nổi) chữ nhật là thành : 1 bộ gọi là bộ bốn.

+ Ví dụ : Mặt 4 lổ + 2 hạt ổ cắm mạng ADSL +2 hạt công tắc 1 chiều + 1 đế âm (nổi) chữ nhật là thành 1 bộ bốn gồm 2 ổ cắm mạng ADSL và 2 công tắc 1 chiều.

+ Trường hợp công trình thi công đã bố trí đế âm (nổi) trước thì không cần chọn đế âm (nổi) nữa. Mặt này có thể gắn vào các đế chữ nhật nhãn hiệu khác trên thị trường.

– Hướng dẫn lắp đặt:

+ Gài các hạt vào mặt theo đúng khớp đã thiết kế chuẩn.

+ Đấu dây cáp vào hạt, tùy loại hạt mà đấu cáp điện hoặc điện thoại, tivi…

+ Trên mặt có 2 nút nhựa nhỏ ở 2 đầu, mở nút nhựa ra và gắn mặt vào đế rồi dùng hai vít (kèm theo) vặn chặt vào cho dính chắc vào đế.

+ Sau khi vặn chắc vít, lấy 2 nút nhựa gắn vào che vít lại. Sau này nếu cần sửa chữa thì dùng tua vít dẹp nại nút nhựa nhỏ này ra và thao tác vặn vít ra.

II. THÔNG SỐ KỸ THUẬT
